Agruline Flex Restrain PE100-RC pour 160 - 1600 mm

descriptions

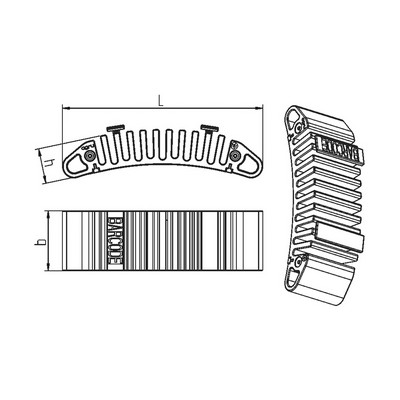

Le dispositif de retenue Agru Flex est un raccord électrique flexible qui peut être soudé à l’extérieur
des conduites sous pression en PE 100 / PE 100- RC.
Il permet d’obtenir un système robuste capable d’absorber des forces importantes dans la direction
axiale afin d’éviter les mouvements dus à la dilatation, par exemple. Le système convient
également pour maintenir les blocs de ballast en place lors de la pose de pipelines offshore.
La retenue Flex résiste à des contraintes de cisaillement allant jusqu’à 40kN par retenue Flex
dans la direction axiale. En cas de contraintes plus élevées, il est possible d’appliquer davantage
de brides de retenue Flex.

Description Technique

Le dispositif de retenue Agru Flex est adapté aux tuyaux de Ø160 à 3500 mm.
Pour les tuyaux < Ø280 mm : sdr 7.4 - 17
Pour les tuyaux Ø > Ø280 mm : sdr 7.4 - 26
Le temps de soudage de ce raccord électrofusion est de 130s ( 15 - 25°C ) + >20min de temps de refroidissement.
Ce raccord peut résister à une force de cisaillement de 40kN. Pour des forces plus importantes ou un meilleur ancrage, il convient d'utiliser plusieurs dispositifs de retenue Agru Flex.
